Bei eMacs die mit 40 GB Festplattenspeicher ausgeliefert werden, kann es schnell eng auf der Festplatte werden. Das Problem kann ohne weiteres mit einer externen Platte gelöst werden. Wer sich allerdings seinen Schreitisch nicht mit externen Geräten vollstellen möchte und Spaß am Schrauben hat, der kann auch die interne Platte tauschen. Vorab bleibt zu erwähnen, dass der Umbau schlimmer aussieht als er ist.
An's Werk

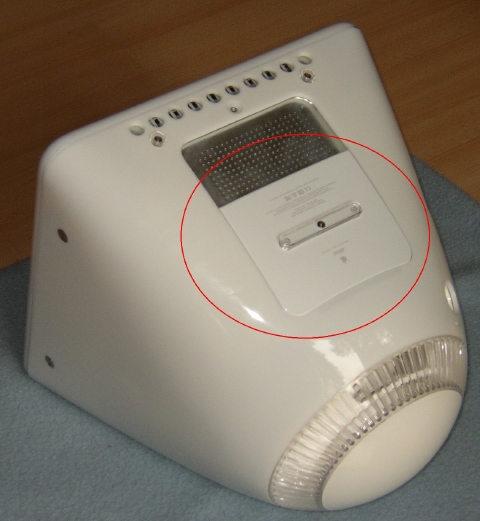

Als erstes wird auf der Unterseite des Rechners die Platte, hinter der sich der Arbeits-Speicher und die PPAM-Batterie befinden, entfernt.

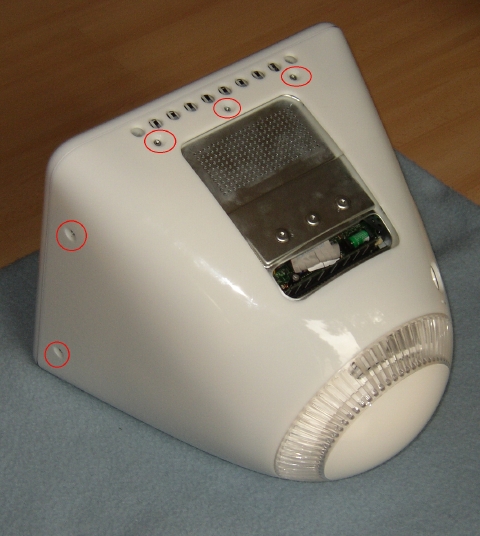

Mit einem Imbusschlüssel werden nun alle sieben Imbusschrauben (eine auf der Unterseite des Gehäuses, jeweils zwei an den Seiten und zwei an der Oberseite) herausgeschraubt. Für das entfernen der beiden Gummifüßchen an der Unterseite des Gehäuses ist ein kleiner Schraubendreher zu empfehlen.

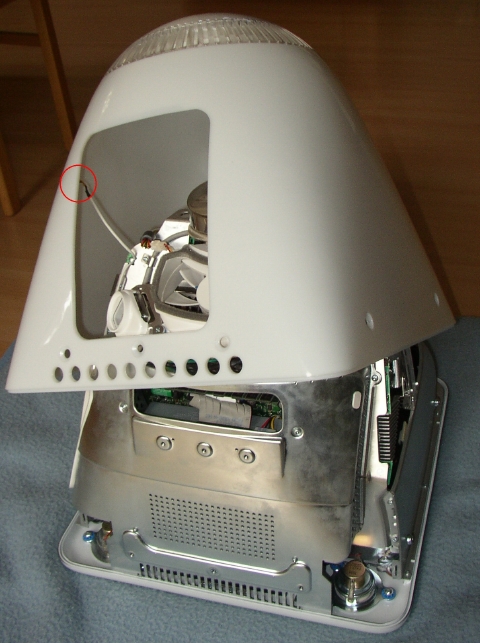

Nach dem der Rechner auf seine Vorderseite gedreht wurde, kann das Gehäuse vorsichtig abgenommen werden. Dabei sollte man nicht vergessen, dass Kabel, welches zum Einschalter führt, abzuziehen.

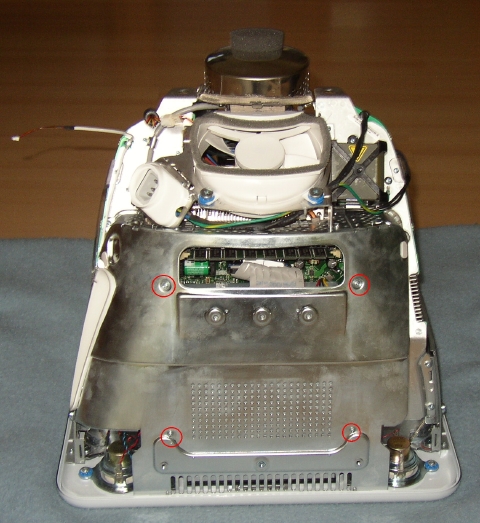

Um zu sehen, was sich hinter dem grossen Abschirmblech verbirgt, müssen zuvor vier Schrauben gelöst werden.

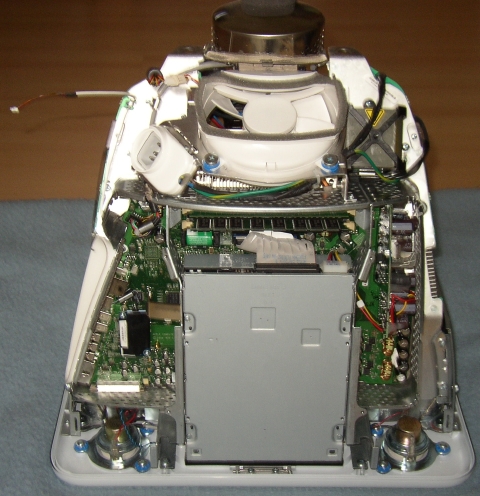

Der Ausbau des Lüfters
Wer sich den Lüfter des eMac einmal genauer angesehen hat, wird wissen, warum man kein "Silent-Kit" für den eMac kaufen kann. Unabhängig davon muss das gute Stück für unseren Festplattenumbau demontiert werden.

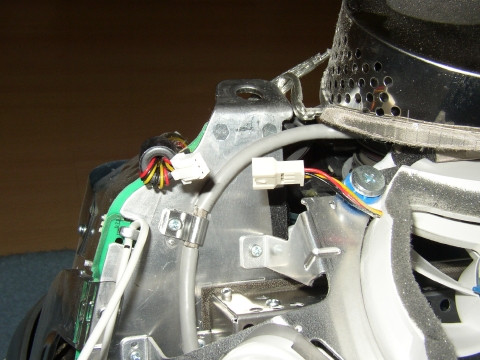

Nachdem die Stromversorgung getrennt wurde,...

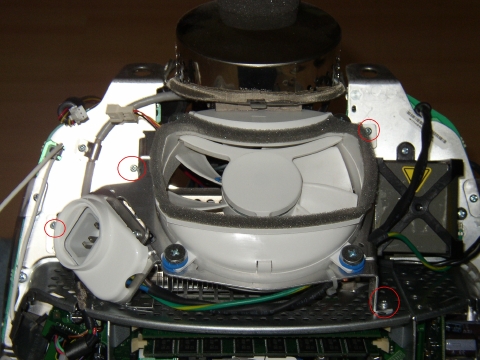

...müssen noch vier Schrauben, mit denen die Halterung des Lüfters am Rahmen befestigt ist, entfernt werden.
Ausbau des Motherboards

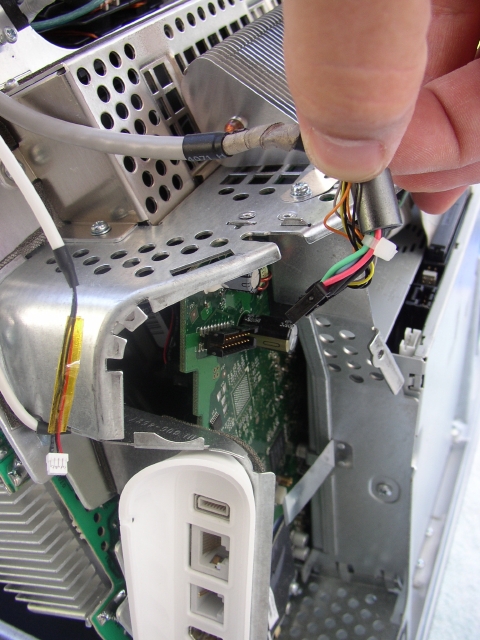

Nachdem eine Steckverbindung (Monitor-Signal) unterhalb des Lüfters...

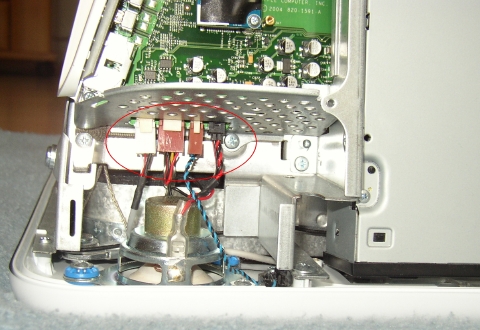

...und die vier Stecker (Mikrofon, Lautsprecher, LED, etc.) oberhalb des Lautsprechers abgezogen sind,...

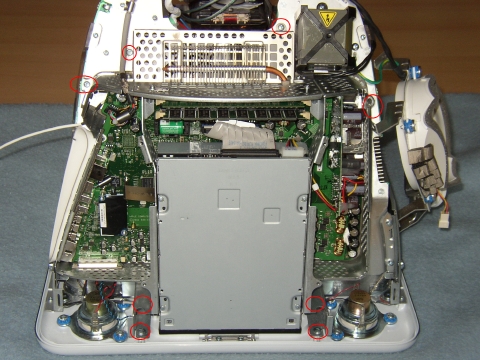

...müssen noch einige Schrauben mit denen das Logic-Board am Rechner befestigt ist, "befreit" werden.

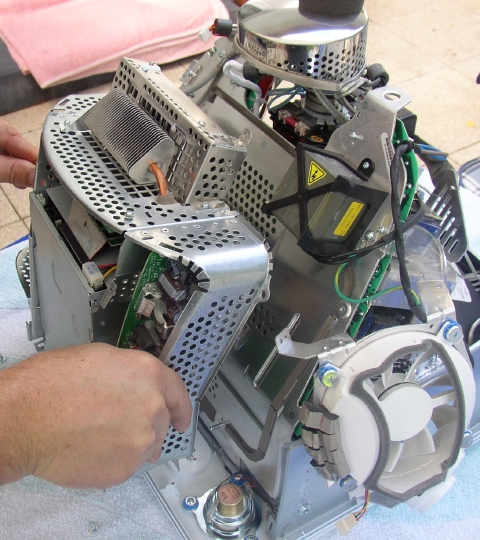

Beim nun folgenden Abziehen des "Rechner-Blocks", ist darauf zu achten, dass noch eine Steckverbindung zwischen Logic-Board und Monitorplatine vorhanden ist! Was wir hier nun in den Händen halten ist tatsächlich der komplette Rechner (All-in-One-Motherboard, Festplatte, optisches Laufwerk und Spannungswandler). Zurück bleiben der Monitor und (auf dessen Platine) das Netzteil.
Endlich: Die Festplatte

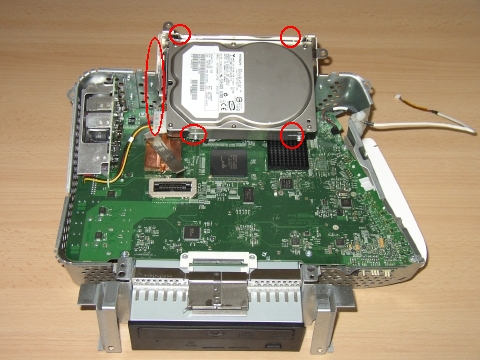

Die Festplatte ist mit vier Schrauben befestigt. Nach entfernen dieser braucht nur noch das Stromkabel und das IDE-Kabel abgezogen werden...

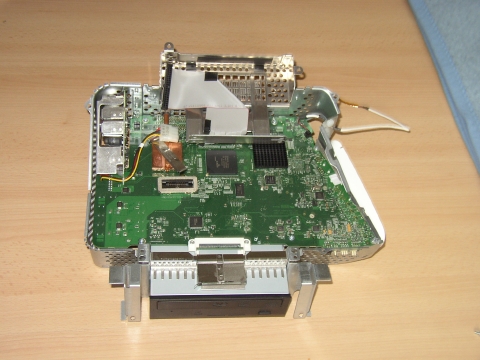

...und die Festplatte ist ausgebaut.
Beim Einbau der Festplatte ist lediglich darauf zu achten, dass diese auf "Cabel Select" gejumpert ist (nicht wie sonst üblich Master oder Slave). Wenn jetzt alle Arbeitsschritte in umgekehrter Reihenfolge durchgeführt werden, steht dem Betrieb mit der neuen Festplatte nichts mehr im Weg.
